一、物理內存的組織形式：

　　由于物理內存是連續的，頁也是連續的，每個頁的大小一樣，從0開始給每個頁編號，每個頁用struct page表示，存放在一個大數組里。因此對于任何一個地址，只要除以頁的大小，就可以得到對應頁的編號，根據下標就可以找到對應的struct page結構，這種模型是最經典的平坦內存模型：

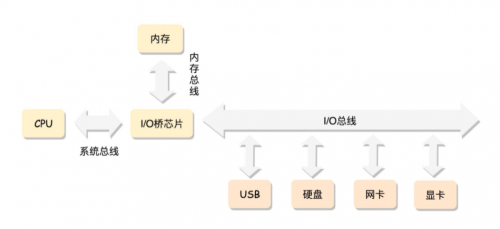

　　所有的CPU總是通過總線去訪問內存，這是最經典的內存使用方法，它可以使用平坦內存模型來管理內存：

　　在這種模式下，所有的CPU都在總線的一側，所有的內存組成一大塊內存在總線的另外一側，CPU訪問內存都需要通過總線訪問，而且距離都是一樣的，這種模式稱為SMP(Symmetric multiprocessing)，即為對稱多處理器。這種模式有一個顯著的缺點，就是每個CPU訪問內存都需要通過總線，那么總線就會成為瓶頸：

　　為了提高性能，有了一種更加高級的模式，NUMA(Non-uniform memory access)，非一致內存訪問。這種模式下，內存不是組成連續的一大塊，而是每個CPU都有自己的一塊內存，CPU訪問內存不需要經過總線，所以速度上會更快，每個CPU和內存組成一個NUMA節點。但是在本地內存不足的情況下，每個CPU會去其他NUMA節點申請內存，此時內存的訪問時間就比較長

　　這樣內存被分為多個節點，每個節點都分成一個一個的頁。由于頁是全局唯一定位的，所以每個頁都需要有一個全局唯一的頁號。但是由于物理內存不再是連續的，所以頁號也不是連續的，于是內存模型就變成了非連續內存模型，管理起來就會比較復雜。

　　二、節點：

　　下面解析當前主流場景，NUMA方式。

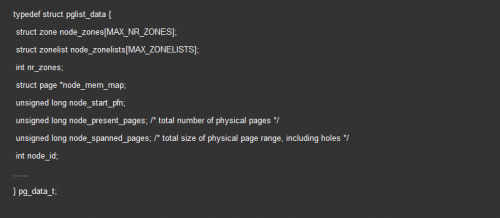

　　為了表示一個NUMA節點，內核定義了struct pglist_struct這樣一個結構體，如下：

　　每個節點都有自己的ID：node_id

　　node_mem_map是這個節點struct page數組，用于描述這個節點所有的頁

　　node_start_pfn是這個節點的起始頁號

　　node_spanned_pages是整個物理內存包含的頁數目(包括空洞)

　　node_present_pages是真正可用的物理頁數目

　　例如：64M物理內存隔著4M的空洞，然后再是另外的64M，換算成頁數目，分別是16K、1K、16K。那么node_spanned_pages就是33K，node_spanned_pages就是32K

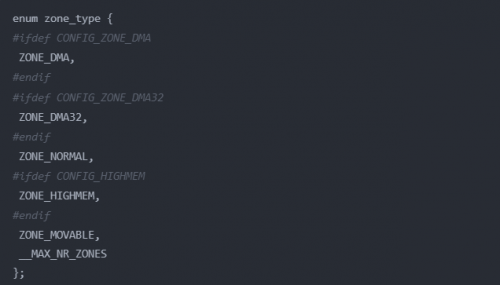

　　每個節點被分為一個一個的區域zone，存放在node_zones數組中，數組的大小為MAX_NR_ZONES，定義如下：

　　這里說明以下，這些分區都是對物理內存的說明：

　　ZONE_DMA：用作DMA的物理內存

　　ZONE_DMA32：對于64位CPU，還有這個DMA區域

　　ZONE_NORMAL：就是直接映射區

　　ZONE_MOVABLE：可移動區域，通過將物理內存劃分為可移動分配區域和不可移動分配區域來避免內存碎片

　　__MAX_NR_ZONES：內存區域的數量

　　內核中有一個數組用來存放節點：

　　三、區域：

　　到這里，將內存分為節點，將節點分為區域，下面來看一看區域的定義

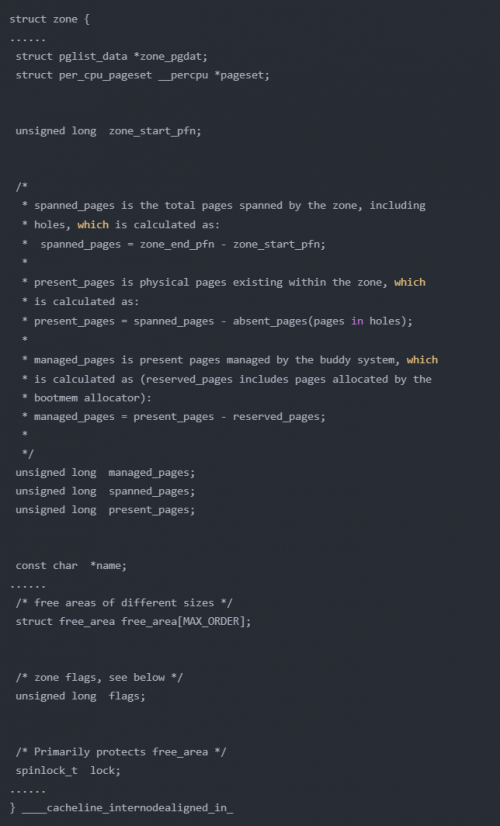

　　區域是zone結構體表示：

　　zone_start_pfn：表示這個屬于這個zone的第一個頁

　　spanned_pages：注釋里有spanned_pages = zone_end_pfn - zone_start_pfn，表示spanned_pages就是結束頁面減去起始頁面的頁面數，不管中間是否存在空洞

　　present_pages：注釋里有spanned_pages - absent_pages(pages in holes)，表示減去空洞后的頁面數

　　managed_pages：注釋中有managed_pages = present_pages - reserved_pages,表示這個zone中被伙伴系統管理的所有的page數目

　　per_cpu_pageset：用于區分冷熱頁。什么是冷熱頁？指的是一個頁是否被加載進CPU的高速緩存中。

　　四、頁：

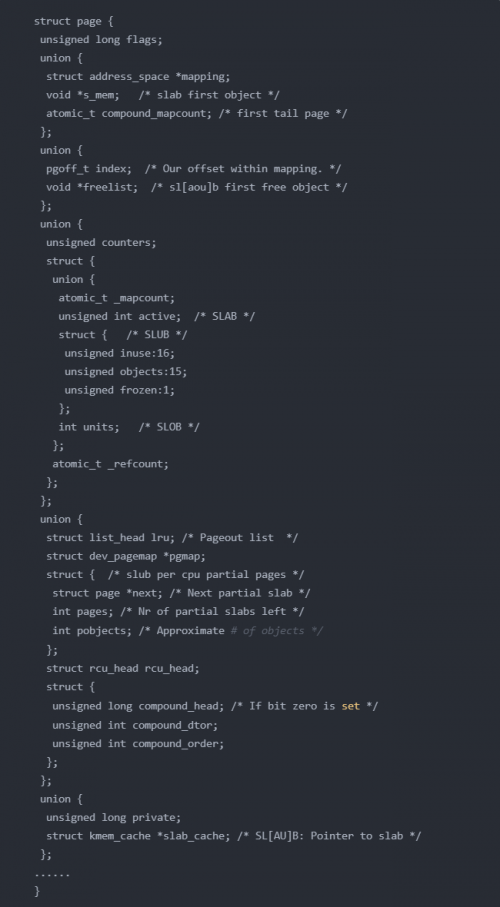

　　在了解區域后，再來看組成物理內存最基本的單位頁，頁的數組結構使用struct page表示。這個結構體定義非常的復雜，因?yàn)橹С侄喾N使用模式，所以定義了許多union：

　　第一模式：

　　要用就使用一整頁。這一整頁的內存要么直接跟虛擬地址建立映射關系，這中稱為匿名頁(Anonymous Page)。或者關聯一個文件，然后再跟虛擬地址建立映射

　　如果某一頁使用此模式，那么union就使用以下的結構：

　　struct address_space *mapping 就是用于內存映射，如果是匿名頁，最低位為1;如果是映射文件，最低位為0

　　pgoff_t index 是映射區的偏移量

　　atomic_t _mapcount 每個進程都有自己的頁表，這個變量是指有多少個頁表映射到這個物理頁

　　struct list_head lru 表示這一頁應該在鏈表上，如果這一頁被換出，那么就應該在換出頁的鏈表中

　　compound相關的變量用于復合頁，就是將物理上連續的兩個或者多個看成一個獨立的大頁

　　第二種模式：

　　僅需要分配一小塊內存，并不需要一整頁。為了滿足這種需求，Linux系統采用了一種被稱為slab allocator的技術，用于分配slab中的一小塊內存。它的基本工作原理是申請一整塊頁，然后劃分成許多小塊的存儲池，用復雜的隊列來維護這些小塊的狀態(被分配了 / 被放回池子了 / 應該被回收)

　　slab對于隊列的維護過于復雜，后來出現了一種不使用隊列的分配器slub allocator，它保留的slab的用戶接口，可以把它看作是slab的另一種實現

　　還有一種小塊內存的分配器slob

　　如果某一頁被切分為一小塊一小塊，那么union中就會使用以下結構：

　　s_mem 是已經分配了正在使用的slab的第一個對象

　　freelist 是池子的空閑對象

　　rcu_head 是需要釋放的列表

　　五、頁的分配：

　　前面講了物理內存的組織，從NUMA節點到區域到頁再到小塊。接下倆看物理內存的分配

　　對于要分配比較大的內存，例如分配頁級別的，可以使用伙伴系統(Buddy System)

　　Linux內存管理的頁大小為4K。把所有空閑的頁分組為11個頁塊鏈表，每個鏈表管理相應大小的頁塊，有1、2、4、8、16、32、64、128、256、512、1024個連續頁的頁塊。最大可以申請1024個連續的頁，對應4M大小的連續內存。每個頁塊第一頁的起始地址是該頁塊大小的整數倍：

　　在 struct zone 里面有以下的定義：

　　struct free_area free_area[MAX_ORDER];

　　MAX_ORDER表示2的指數：

　　#define MAX_ORDER 11

　　當申請的頁塊大小介于free_area中兩個頁塊大小之間時，會選取更大的一個頁塊大小，或者如果對應的大小沒有空閑的頁塊，那么也會分配一個更大的頁塊。在得到一個更大的頁塊后，會將其進行拆分，然后將空閑的頁塊繼續插入到對應頁塊大小的鏈表中

　　例如申請一個128個頁的頁塊，如果沒有，那么就找256，然后一直如此，直到能夠找到。如果找到的是256個頁的頁塊。那么就會將其拆分為128和128個頁大小的頁塊，然后將一個空閑的頁塊添加到128對應的頁塊鏈表中

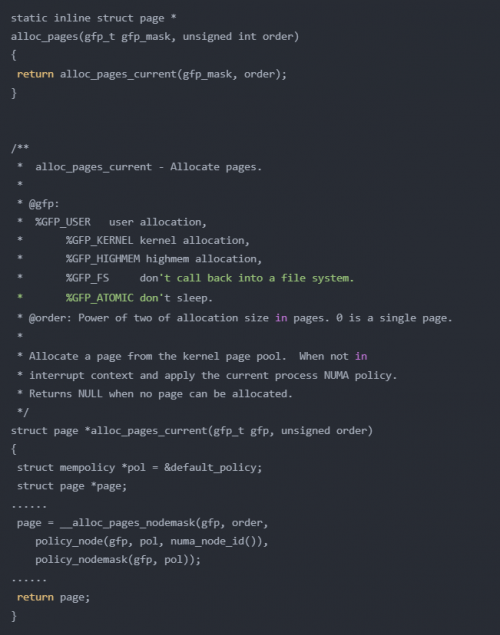

　　對于這些內容，可以在 alloc_pages 函數中找到定義：

　　order：表示分配2的指數個頁的頁塊

　　gfp：分配標志，表示要分配那么區域的物理頁

　　GFP_USER 表示分配一個頁映射到用戶虛擬地址空間，并且希望直接被內核或者硬件訪問，主要用于一個用戶進程希望通過內存映射的方式，訪問硬件緩存(如顯卡緩存)

　　GFP_KERNEL 用于內核中分配頁，主要分配 ZONE_NORMAL 區域的內存

　　GFP_HIGHMEM 用于分配高端區域的物理內存

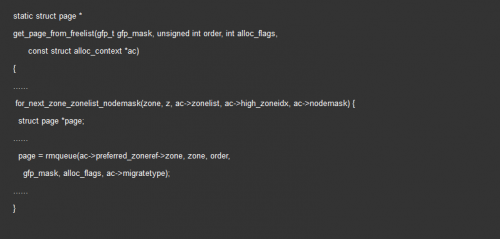

　　接下來調用 get_page_from_freelist，這是伙伴系統的核心。它會先循環查找對應節點的zone，如果找不到，那么就看備用節點的zone：

　　每一個zone，都有伙伴系統維護的各種大小的隊列

　　rmqueue 就是找到合適大小的隊列，然后將頁塊取下來

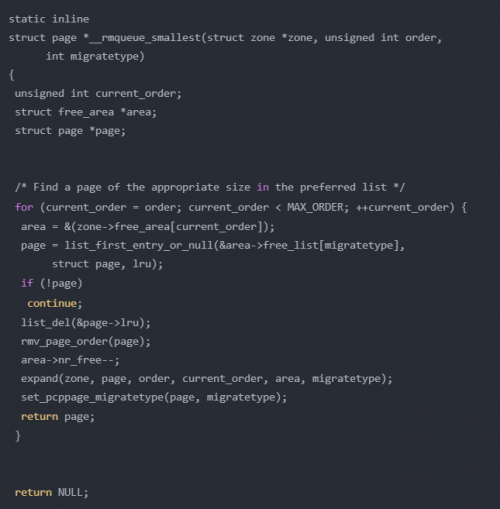

　　最終會調用到 __rmqueue_smallest：

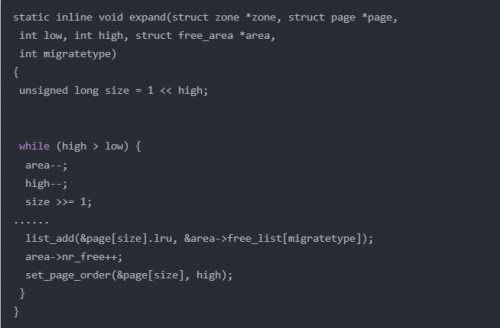

　　從指定的區域中，按照當前指定的指數開始查找，如果找不到，那么就到更大的指數查找。除了將頁塊從鏈表取下，還要將多余的頁面插入到合適的鏈表中，expand 就是完成這個工作：

　　六、總結：

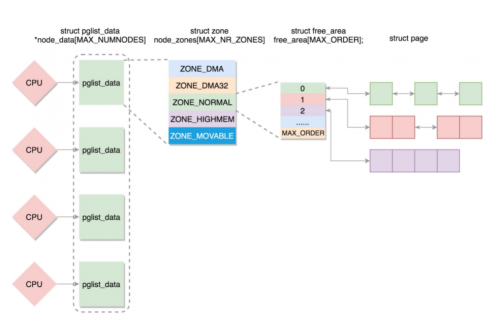

　　如果有多個CPU，就會有多個NUMA節點。每個節點使用 struct pglist_data 表示，存放在一個數組中

　　每個節點分為多個區域，每個區域使用 struct zone 表示，也存放在一個數組中

　　每個區域分為多個頁，空閑頁存放在 struct free_area 中，使用伙伴系統進行管理和分配

　　每一頁都是使用 struct page 表示：
